1 Einführung in die Instrumentierung elektrischer Industriefahrzeuge
Elektrische Industriefahrzeuge wie Gabelstapler, Schubmaststapler, fahrerlose Transportfahrzeuge und schwere Elektroschlepper erfordern spezielle Überwachungssysteme. Im Gegensatz zu herkömmlichen Fahrzeugen mit Verbrennungsmotor sind elektrische Industriefahrzeuge in hohem Maße auf ein präzises elektronisches Management angewiesen, um den Batterieverbrauch zu optimieren, die Sicherheit des Bedieners zu gewährleisten und eine hohe Betriebseffizienz in anspruchsvollen Lager- und Fertigungsumgebungen aufrechtzuerhalten.
Das Kombiinstrument dient als primäre Kommunikationszentrale zwischen den Fahrzeugsystemen und dem Bediener. Es verarbeitet Signale vom Batteriemanagementsystem, Motorsteuerungen und Sicherheitssensoren, um klare, umsetzbare Daten in Echtzeit bereitzustellen. Moderne Instrumente sind von einfachen analogen Messgeräten zu hochintegrierten digitalen Armaturenbrettanzeigen übergegangen, die rauen Betriebsbedingungen wie extremen Temperaturen, mechanischen Vibrationen sowie der Einwirkung von Staub und Feuchtigkeit standhalten.
2 Hauptkomponentenkategorien in Elektrofahrzeug-Dashboards
Ein effektives Instrumentierungssystem für elektrische Industriefahrzeuge umfasst mehrere wichtige Telemetrie- und Anzeigekomponenten. Diese Teile arbeiten zusammen, um einen umfassenden Überblick über den Maschinenstatus zu bieten.

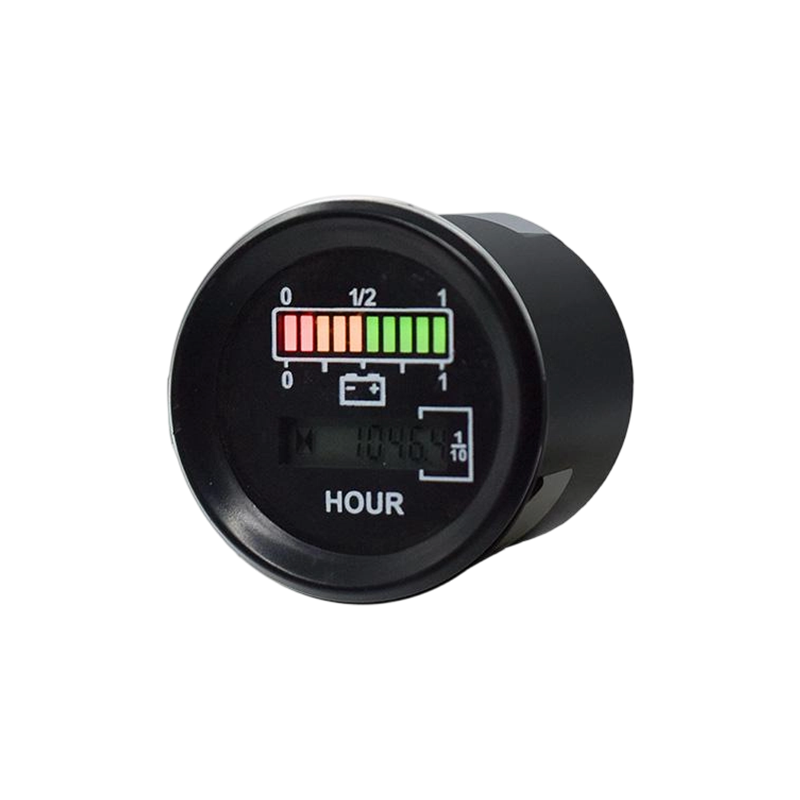

- Batterieentladeanzeigen: Diese Komponente überwacht den verbleibenden Energiestand der Blei-Säure- oder Lithium-Ionen-Akkus. Es verhindert Tiefentladungsszenarien, die Batteriezellen dauerhaft schädigen können.
- Digitale Stundenzähler: Betriebsstundenzähler sind für das Flottenmanagement und die geplante Wartung unerlässlich und verfolgen die genaue Betriebszeit der Fahrzeughydrauliksysteme und Fahrmotoren.
- Tachometer und Drehzahlmesser: Diese Indikatoren überwachen die Fahrgeschwindigkeit und die Motordrehgeschwindigkeiten, um die Einhaltung der Geschwindigkeitsbegrenzungen in Innenlagern und der Lagersicherheitsprotokolle sicherzustellen.
- Wärmeüberwachungsanzeigen: Elektromotoren und Leistungselektronik erzeugen bei schweren Hebevorgängen Wärme. Temperaturanzeigen überwachen den thermischen Zustand des Wechselrichters und des Motors, um eine Überhitzung zu verhindern.
- Fehlercode-Kommunikatoren: Wenn ein Systemfehler auftritt, zeigt das Anzeigefeld spezifische Diagnosefehlercodes an, sodass Wartungsteams Probleme ohne umfangreiche Diagnosehardware beheben können.
3 Technische Spezifikationen industrieller Anzeigetafeln
Instrumente für Industriefahrzeuge müssen strenge Designkriterien erfüllen, um in anspruchsvollen B2B-Umgebungen zuverlässig zu funktionieren. Die folgende Tabelle zeigt die wichtigsten technischen Parameter für moderne Elektro-Industriefahrzeuginstrumente.
| Parametertyp | Technische Spezifikationsdetails | Betriebszweck |
|---|---|---|
| Kommunikationsprotokoll | Controller Area Network-Buskommunikation | Ermöglicht den nahtlosen Datenaustausch zwischen Motorsteuerung, Batteriemanagementsystem und Anzeigefeld |
| Eindringschutzklasse | IP65- oder IP67-Wasser- und Staubbeständigkeit | Schützt die interne Elektronik in Industrieanlagen vor Wasserstrahl und Feinstaub in der Luft |
| Betriebsspannungsbereich | 12 Volt bis 80 Volt Gleichstrom mit automatischer Erkennung | Ermöglicht den Betrieb eines einzelnen Instrumentenmodells für verschiedene Gabelstapler-Batteriekonfigurationen |
| Display-Technologie | Transflektives Flüssigkristalldisplay oder kontrastreiche Leuchtdiode | Gewährleistet klare Sicht bei direkter Sonneneinstrahlung und in schwach beleuchteten Lagerräumen |
| Stoß- und Vibrationsfestigkeit | 5G bis 10G kontinuierliche mechanische Stoßprüfung | Verhindert Komponentenausfälle, wenn Fahrzeuge über unebene Lagerdehnungsfugen fahren |
4 Die Bedeutung der CAN-Bus-Kommunikation in modernen Flotten
Die Integration der Controller Area Network-Bustechnologie, allgemein bekannt als CAN-Bus, hat die Funktionsweise von Industriefahrzeuginstrumenten revolutioniert. Bei älteren Fahrzeugkonstruktionen war für jedes einzelne Messgerät ein eigenes Analogkabel erforderlich, das vom Sensor direkt zum Armaturenbrett führte. Dadurch entstanden komplexe Kabelbäume, die anfällig für lose Verbindungen und elektrische Störungen waren.
Bei der CAN-Bus-Architektur sind alle Fahrzeugkomponenten – wie Motorsteuerung, Hydraulikpumpen, Bremseinheiten und Batteriepakete – an ein einziges, gemeinsames Zweidrahtnetzwerk angeschlossen. Das Armaturenbrett fungiert in diesem Netzwerk als intelligenter Knoten und liest die von verschiedenen Modulen übertragenen serialisierten Datenpakete. Diese Konfiguration bietet mehrere entscheidende Vorteile für Industriebetriebe:
- Reduzierter Verkabelungsaufwand: Weniger physische Kabel bedeuten weniger Fehlerquellen, ein geringeres Fahrzeuggewicht und vereinfachte Montageprozesse bei der Fahrzeugherstellung.
- Erweiterte Diagnose: Da die Instrumententafel Zugriff auf das gesamte Datennetzwerk des Fahrzeugs hat, kann sie ausführliche Fehlermeldungen und Betriebswarnungen anzeigen und so Ausfallzeiten des Fahrzeugs minimieren.
- Integration der Flottentelematik: Der zentralisierte Datenstrom kann problemlos an externe drahtlose Telemetriemodule weitergeleitet werden, sodass Lagerleiter den Zustand der Flotte, die Batterieladezyklen und das Bedienerverhalten aus der Ferne überwachen können.
5 Standards für Umweltanpassung und robustes Design
Industrielle Materialhandhabungsgeräte wechseln häufig zwischen völlig unterschiedlichen Umgebungen, beispielsweise beim Transport von einem Tiefkühllager mit Temperaturen unter Null direkt in eine heiße, feuchte Laderampe. Dieser schnelle Temperaturwechsel führt zu einem hohen Risiko der Kondensation im Inneren der Gehäuse der elektronischen Instrumente.
Um dem entgegenzuwirken, nutzen Premium-Instrumente robuste Designtechniken. Die Außengehäuse sind aus schlagfesten Polycarbonatmaterialien geformt, die verschütteten Chemikalien, Hydraulikölen und ultravioletter Strahlung standhalten. Interne Leiterplatten werden mit einer Schicht Schutzlack behandelt, einer speziellen chemischen Schutzbeschichtung, die die elektronischen Komponenten vor Feuchtigkeit und Luftschadstoffen schützt. Darüber hinaus verfügen fortschrittliche Displays über Antibeschlagglas und integrierte Druckausgleichsöffnungen, um die Ansammlung von Feuchtigkeit im Inneren zu verhindern und gleichzeitig eine strikte wasserdichte Abdichtung zu gewährleisten.
6 strategische Servicevorteile unseres Fertigungsunternehmens
Hangzhou Fengle Electronic Technology Co., Ltd. unterstützt globale Schwermaschinenhersteller und Industrieflottenlieferanten durch robustes Design, Fertigung und technische Fähigkeiten.
- 1 End-to-End-Design und -Entwicklung: Als nationales High-Tech-Unternehmen integriert Hangzhou Fengle Electronic Technology Co., Ltd. Forschung, Entwicklung und technisches Design unter einem Dach. Dies ermöglicht es uns, kundenspezifische Konzepte schnell in serienreife elektronische Lösungen für die Automobilindustrie umzusetzen.
- 2 Bereitstellung maßgeschneiderter Lösungen: Wir verstehen, dass jedes Industriefahrzeug einzigartige Betriebslayouts hat. Hangzhou Fengle Electronic Technology Co., Ltd. bietet maßgeschneiderte Softwarekalibrierungen, individuelle Display-Layouts und flexible Spannungsanpassungen, um Ihren spezifischen Fahrzeuglinienanforderungen gerecht zu werden.
- 3 Hochwertige und zuverlässige Fertigung: Durch den Einsatz präziser Herstellungsprozesse und strenger automatisierter Prüfgeräte bieten unsere Produkte eine lange Lebensdauer unter starker industrieller Belastung und reduzieren so Garantieansprüche für unsere B2B-Partner.
- 4 Umfassender technischer Support: Von der ersten Integration des CAN-Bus-Protokolls bis zur Flottenkonfiguration nach dem Kauf stellt unser engagiertes Technikteam detaillierte Dokumentation und aktiven technischen Support bereit, um eine reibungslose Implementierung sicherzustellen.
7 häufig gestellte Fragen der Branche
Was ist der Hauptzweck einer Batterieentladeanzeige an einem Elektrostapler?
Der Hauptzweck besteht darin, den verbleibenden Ladezustand des Akkupacks genau zu überwachen. Es dient dem Bediener als visuelle Orientierungshilfe, um zu erkennen, wann das Fahrzeug zu einer Ladestation zurückkehren muss, und schützt die Batteriezellen vor Tiefentladungen, die die Gesamtlebensdauer der Batterie verkürzen.
Können diese Geräte mit extremen Temperaturschwankungen umgehen?
Ja, industrietaugliche Instrumente sind für den Betrieb in weiten Temperaturbereichen ausgelegt, typischerweise von minus 30 Grad Celsius bis zu plus 70 Grad Celsius. Dies ermöglicht einen zuverlässigen Betrieb in Außenhöfen, in schweren Produktionsumgebungen und in Kühllagern.
Wie vereinfacht eine CAN-Bus-Anzeige die Fehlersuche im Fahrzeug?
Anstatt dass Techniker die einzelnen Sensorspannungen manuell überprüfen müssen, liest ein CAN-Bus-Display digitale Fehlercodes direkt aus dem zentralen Netzwerk des Fahrzeugs. Auf dem Bildschirm werden spezifische Fehlercodes oder Textwarnungen angezeigt, die genau angeben, welches System gewartet werden muss.
Welche Schutzart wird für Lagerfahrzeuge empfohlen?
Eine Schutzart von IP65 oder höher wird empfohlen. Die Schutzart IP65 garantiert, dass das Gerät vollständig gegen das Eindringen von Staub geschützt ist und Wasserströmen mit niedrigem Druck standhält, was für Fahrzeuge, die regelmäßig gereinigt werden oder in staubiger Umgebung eingesetzt werden, unerlässlich ist.
Ist es möglich, die Anzeigeoberfläche für bestimmte Fahrzeugmodelle anzupassen?
Ja, moderne digitale Dashboards ermöglichen anpassbare Softwarekonfigurationen. Hersteller können benutzerdefinierte Startup-Logos programmieren, bestimmte Anzeigenlayouts auswählen, eindeutige Warnschwellenwerte definieren und Sprachoptionen konfigurieren, um sie an das Branding und die Funktionalität ihrer spezifischen Fahrzeugmodelle anzupassen.
